LB型防爆電動單梁起重機技術規格表
額定起重量：1T-16T
極限跨度：7.5m-22.5m
有效起升高度:6m，9m，12m，18m，24m
工作級別：A3
起升級構：BCD型/BMD型 防爆鋼絲繩電動葫蘆
吊具型式：吊鉤
防爆等級：dIIBT4
電源：380V 50HZ
大車輪直徑：300MM,400MM
注：（本地工廠低于市場價10%供貨，免費現場勘測，快速訂制生產安裝，如產品使用后期出現任何質量問題，包括人為因素，30-60分鐘啟動應急維修方案）。
產品簡介

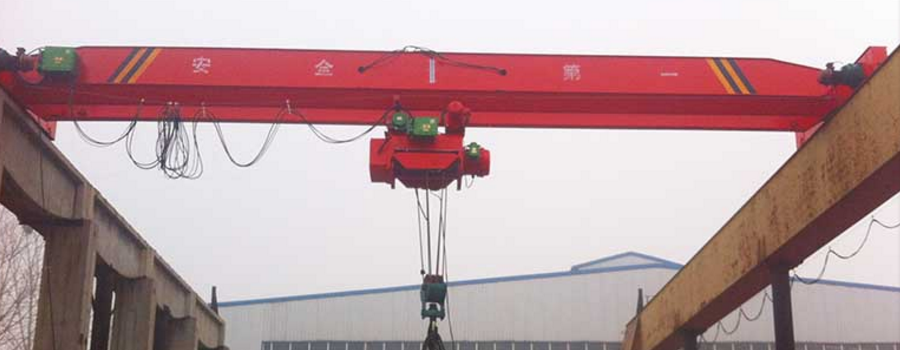

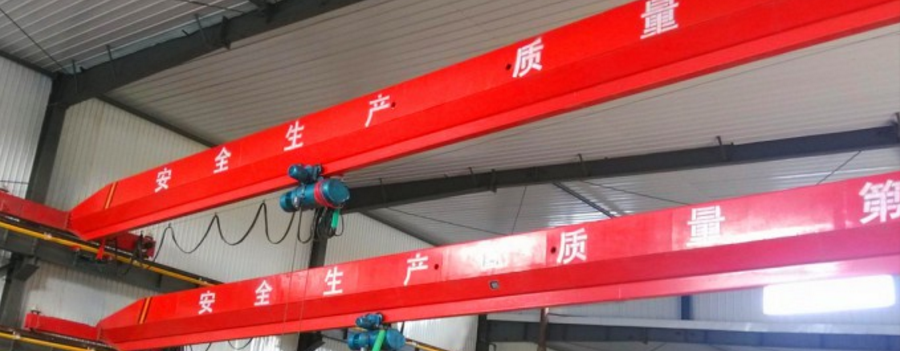

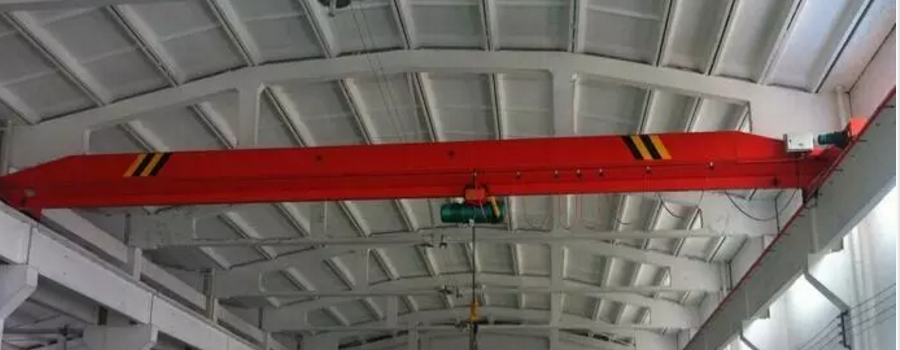

LB起重機是LD型電動單梁起重機的防爆版，與BCD，BMD 等形式的防爆電動葫蘆配套使用，成為一種有軌運行的輕小型起重機，其適用起重量為1-20t，適用跨度為7.5-22.5米，工作級別為A3-A5，工作環境溫度在-25-＋40℃范圍內.
LB(LBD)型防爆電動單梁起重機是在“LDA”的基礎上，根據GB3836.1-2000《爆炸性環境用防爆電氣設備》及GB3836.2-2000《爆炸性環境用電氣設備隔型電氣設備“d”》設計而成，具有結構合理、外形美觀、防爆性強等特點。本產品廣泛用于化工單位的工廠、倉庫、料場，設有地面和司機室兩種形式，司機室分為開式、閉式兩種，安裝形式分為左、右，入門方向分側面、端面，供用戶根據各自的使用情況進行選擇。
本產品適用于易燃、易爆環境中使用。防爆等級dIIBT4
本產品設有地面和操作室兩種操作形式。操縱室有開式、閉式兩種，可根據實際情況分為左或右面安裝兩種形式，入門方向有側面及端面兩種，以滿足用戶在各種不同需要的情況下進行選擇。
LB-16噸型防爆電動單梁起重機的技術參數
起重機運行結構 | 運行速度(m/min) | 20 | ||
速比 | 58.95 | |||
電動機 | 型號 | 防爆型錐形鼠籠 | ||
功率 | 0.8x2、1.5x2、2.2x2 | |||
轉速(r/min) | 1380 | |||
起升結構(電動葫蘆) | 電動葫蘆形式 | HB、HBS | ||
起升速度(m/min) | 8/0.8、7/0.7、3.5/0.35 | 8、7、3.5 | ||
起升高度H(m) | 6、9、12、18、24 | |||
運動速度(m/min) | 20 | |||
電動機 | 防爆型錐形鼠籠 | |||
工作制度 | 中級 JE=20% | |||
電源 | 380V 50HZ | |||
車輪直徑 | 270 400 | |||
軌道面寬 | 37-40 | |||
防爆等級 | Exd BT4 Exd CT4 | |||
本樣所提供重量為設計值，制造值+15%
技術參數表
起重量 | 跨度(lK) | 外形主要尺寸 | 質量 | 葫蘆起升速度 | 葫蘆運行速度 | 起重機運行速度 | 起升高度(H) | 輪壓(kN) | ||||||
H | H1 | H2 | K | B | L1 | L2 | ||||||||
(mm) | (m/min) | |||||||||||||
1 | 7.5-12 | 870 | 550 | 2000 | 2500 | 796 | 1274 | 2.05/2.46 | 8/0.8 | 20 | 20 | 6 | 1.38/1.48 | |
12.5-14 | 900 | 596 | 600 | 2500 | 3000 | 2.55/2.69 | 1.51/1.55 | |||||||
14.5-19 | 2.82/3.26 | 1.58/1.65 | ||||||||||||
19.5-22.5 | 910/915 | 596/710 | 630/800 | 3000 | 3500 | 3.40/3.81 | 1.74/1.84 | |||||||
2 | 7.5-12 | 1040 | 596 | 600 | 2000 | 2500 | 871.5 | 1292.5 | 2.18/2.66 | 1.94/2.06 | ||||
12.5-14 | 2500 | 3000 | 2.75/2.92 | 2.09/2.13 | ||||||||||
14.5-19 | 1075/1090 | 596/605 | 630/700 | 3.03/4.12 | 2.17/2.23 | |||||||||
19.5-22.5 | 1090/1153 | 710/875 | 800/1000 | 3000 | 3500 | 4.15/5.07 | 2.48/2.68 | |||||||
3 | 7.5-12 | 1150 | 596 | 630 | 2000 | 2500 | 818.5 | 1291 | 2.28/2.87 | 2.45/2.58 | ||||
12.5-14 | 605 | 630/700 | 2500 | 3000 | 2.93/3.14 | 2.61/2.65 | ||||||||
14.5-19 | 1190 | 710 | 800 | 3.47/4.28 | 2.78/2.87 | |||||||||
19.5-22.5 | 1190/1275 | 875/985 | 1000/1087 | 3000 | 2500 | 4.58/5.23 | 3.10/3.24 | |||||||
5 | 7.5-12 | 1380 | 605/710 | 700 | 2000 | 841.5 | 1310 | 2.54/3.42 | 3.58/3.80 | |||||
12.5-14 | 1410 | 710/895 | 800 | 2500 | 3000 | 3.52/3.74 | 3.83/3.89 | |||||||
14.5-19 | 1418 | 875 | 1000 | 3.86/4.52 | 3.98/4.08 | |||||||||
19.5-22.5 | 1520 | 985 | 1087 | 3000 | 3500 | 4.88/5.98 | 4.23/4.50 | |||||||
10 | 7.5-12 | 1470/1495 | 745/820 | 900/1000 | 2000 | 2500 | 1230 | 1850 | 3.24/4.20 | 7/0.7 | 5.09/5.69 | |||
12.5-14 | 1495 | 820 | 1100 | 2500 | 3000 | 4.31/4.61 | 5.73/5.87 | |||||||
14.5-19 | 1540 | 875 | 4.81/5.72 | 6.42/6.85 | ||||||||||
19.5-22.5 | 1600/1640 | 865/875 | 1150/1200 | 3000 | 3500 | 5.81/7.36 | 6.89/7.50 | |||||||
16 | 7.5-12 | 2000 | 700 | 1000 | 2000 | 2500 | 1230 | 1850 | 3.61/4.46 | 3.5/0.35 | 9.01/9.30 | |||
12.5-14 | 2000 | 800 | 1100 | 2500 | 3000 | 4.58/4.96 | 9.36/9.45 | |||||||
14.5-19 | 2000 | 900 | 1200 | 2500 | 5.52/7.28 | 9.55/9.88 | ||||||||
19.5-22.5 | 2000 | 1050 | 1350 | 3000 | 3500 | 7.41/7.93 | 10.05/10.14 | |||||||
本樣所提供重量為設計值，制造值+15%
注：Gn=起重額定噸位 S=跨度（左軌道中心至右軌道中心的距離） H=提升高度（地面至吊鉤高點的距離）
