注：（本地工廠低于市場價20%供貨，免費現場勘測，快速訂制生產安裝，產品滿負荷運行3年無任何質量問題，如產品使用后期出現任何質量問題，包括人為因素，30-60分鐘啟動應急維修方案）。

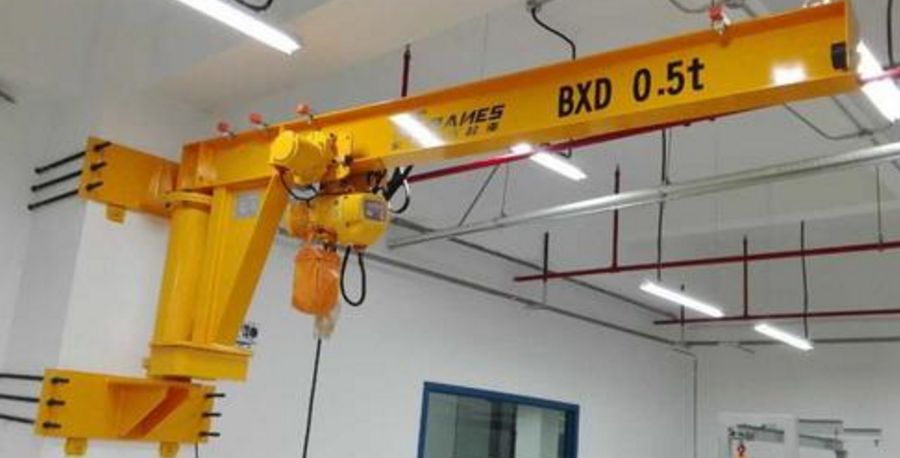

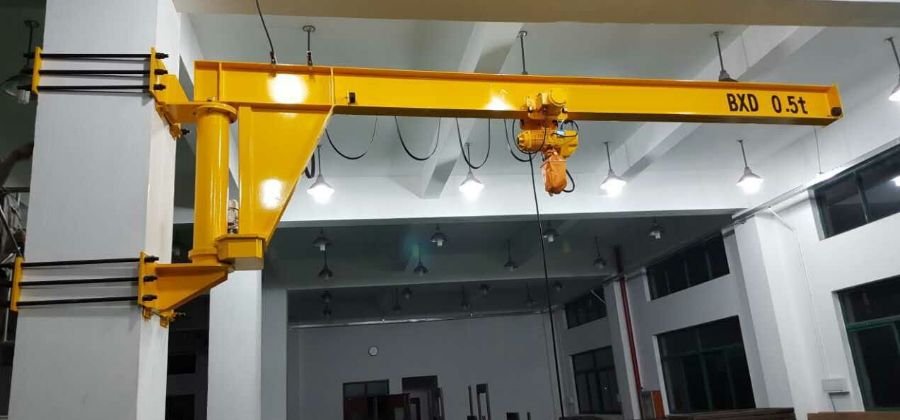

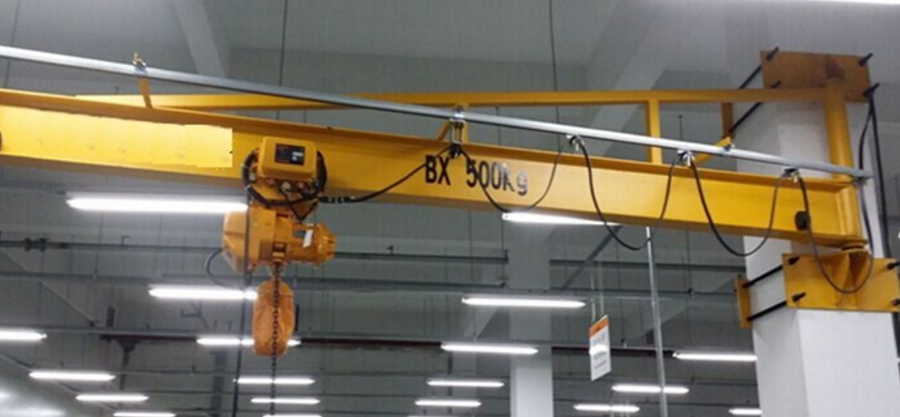

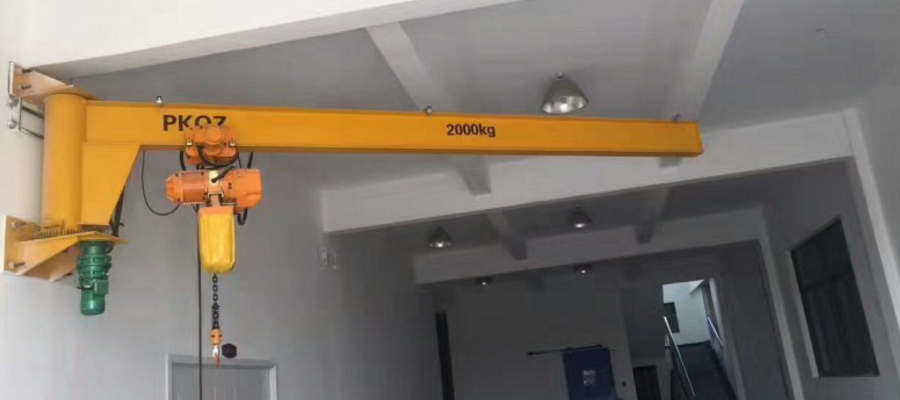

墻壁式懸臂吊由旋臂裝置及環鏈電動葫蘆等組成。懸臂固定在墻壁或水泥柱上，可根據用戶需求進行回轉。回轉部分分為手動回轉和電動回轉。環鏈電動葫蘆安裝在懸臂軌道上，用于起吊重物。
墻壁式懸臂吊特點及安裝
墻壁式懸臂吊，是固定在墻壁或壁柱上的一種輕型的懸臂起重機，或者可沿墻上或其他支承結構上的高架軌道運行，不需要占用廠房面積，可以更有效的利用廠房空間。
墻壁式懸臂吊特點：
1.墻壁式懸臂吊用于跨度大、凈空高的車間或倉庫，靠近墻壁處作業；
2.適合吊運輕型物件；
3.其結構獨特、安全可靠；
4.經濟高效；
5.節省時間；
6.操作靈活方便；
7.應用廣泛；
8.適合短距離吊運作業；
9.經濟耐用；
懸臂梁安裝，請按下列順序進行。
1）在車間立柱上按照?qǐng)D紙對應位置打孔；
2）用吊車吊起懸臂，用固定螺栓把懸臂與上下托板固定住，用水準儀測量上撓度，然后按順時針方向擰緊轉動軸上的螺母。
3）在懸臂梁軌道上安裝電動葫蘆、行走小車以及回轉裝置。
4）在懸臂梁頂端安裝C型軌道。C型軌道內有自制滑行小車，并應和電器控制箱在同一側面上。
5）懸臂梁上所有電器進行電線連接安裝，并留有長度適當?shù)碾娫淳€。C型軌道滑車與電纜分別用綁線捆扎固定。
注意：
1.如本機在室外安裝使用時，需加裝可靠的防雨措施；
2.懸臂與支架裝配后應做到：
①回轉懸臂能圍繞立柱180度靈活轉動；
②調整墊片使懸臂端部達到上撓度F≥R/250（R為回轉半徑）
